AMD在4月18日正式發布了RX 580/570兩塊Polaris 20核心顯卡，性能提升大家有目共睹。理論上RX 500系列與RX 400系列顯卡核心應該都是一樣的，所以才有國外網友成功將RX 480通過刷寫B(tài)IOS，搖身一變成RX 580，事實真的如此美好嗎？

真正的RX 580 GPU-Z

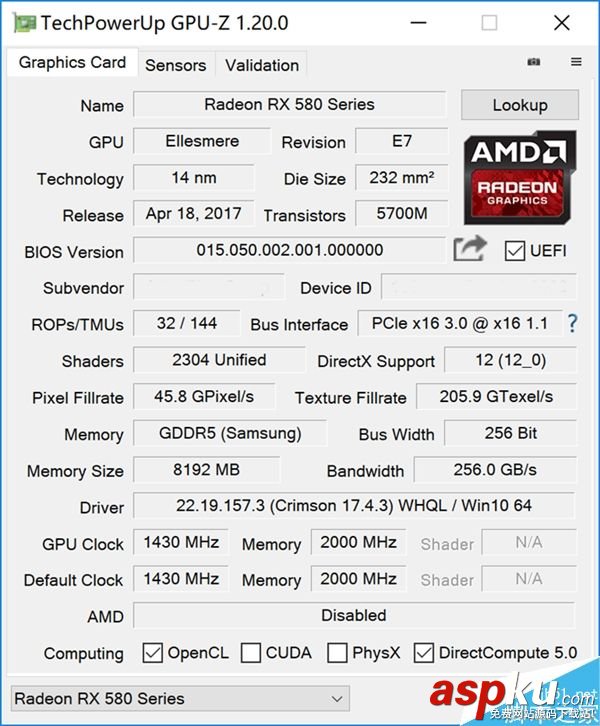

首先我們先來回顧一下真正的RX 580具體參數，以下是其中RX 580的GPU-Z截圖，相關參數都正常，默認頻率1430MHz，顯存頻率2000MHz。

真正的RX 580 GPU-Z

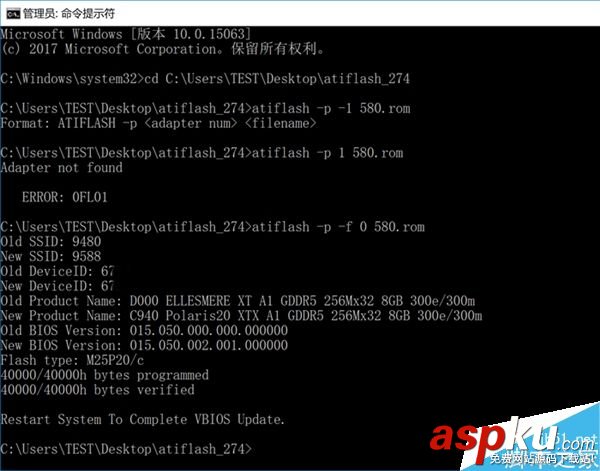

我們強制為RX 480刷寫入RX 580中提取的BIOS，詳細過程不表，直接看結果。刷寫完成后重啟電腦，顯卡能正確開機運行，無黑屏死機問題。

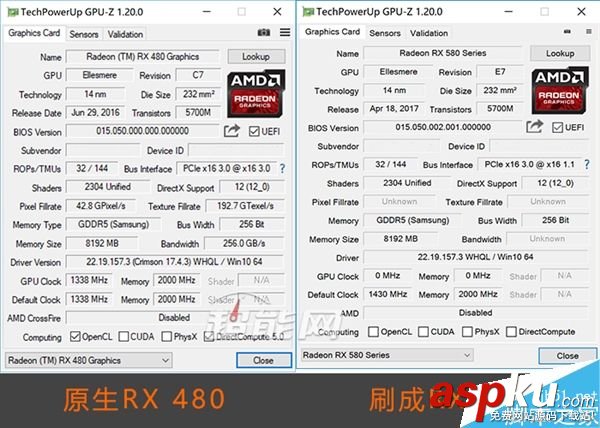

RX 480默認頻率為1338MHz，刷入RX 580 BIOS后，頻率提升至1430MHz，顯存頻率沒變，GPU-Z部分信息識別失敗，RX 480果然搖身一變成為“RX 580”。

接近我們進行了3DMark Fire Strike基準測試。

原生RX 480顯卡3DMark Fire Strike成績，顯卡得分13637

偽“RX 580”顯卡3DMark Fire Strike成績，顯卡得分12845

但是為什么我們?nèi)粘?duì)RX 480進行超頻測試，RX 480怎么都不能成功運行在1400MHz上？刷寫一個BIOS立馬就穩定運行呢？

同時大家一定很疑惑，RX 480成功變成RX 580，頻率也有所提升，為什么成績不升反降呢？其實原因很簡單，因?yàn)镽X 580的“功耗墻”提高了，TDP由RX 480的150W提升至185W，而外界供電接口由8Pin改為8+6Pin，顯然RX 580功耗高得多，RX 480 8Pin供電根本不足以穩定應付高頻帶來的功耗需求。

細看BIOS對Polaris核心調整，雖然RX 480/580核心待機電壓都是0.8V，但是RX 480核心滿載電壓1.15V，而RX 580則為1.25V，提升了0.1V，所以RX 580就是在RX 480上核心加壓調高頻率。

以上情況僅針對我們手中的RX 480以及RX 580，在不同的顯卡上或許有不一樣的表現，但是我們忠告各位網友，切勿輕易將RX 480刷寫B(tài)IOS改成RX 580，供電不足導致長期降頻運行，性能比原本還差一些，顯然偷雞不成蝕把米。
