這次操作的目標硬盤是一個IBM40G的型號為：IC35L040AVER07-0的硬盤，因?yàn)槠渲杏幸粋€(gè)磁頭工作不穩定，所以打算要給屏蔽掉，這樣以后數據存取的可靠性就會提高了，但是如何使用我們手頭的ACE PC3000 Pro這個工具來達到這個目標呢？我們在操作的時候又有哪些項目是需要注意的呢？又有哪些情況會發生呢？那么現在讓大家?guī)еN種疑問首先進入我們的第一步操作流程：硬盤安全保障工作

第一步操作流程:硬盤安全保障工作

首先我們對一個硬盤要進行這些磁頭操作類的工作的時候首先必須要把安全工作給做好，在出現操作失誤的時候我們還可以使用備份的文件來恢復還原硬盤的原始狀態，今天我們要做的是屏蔽磁頭的操作，那么我們現在就需要備份2個地方的工廠數據。那么到底是哪兩個地方呢？請看以下信息：

安全保障第一區：RAM里的LDR數據 安全保障第二區：NV-RAM里的NVR數據

只要備份了這兩個地方的數據，那么我們今天的操作就毫無危險了，無論多么大的失誤都可以恢復了，當然這只限制于在操作磁頭功能的時候發生的意外情況 ^_^ 。OK～～！！數據備份完成了，接下來我們要進入正題了。

第二步操作流程:進入屏蔽磁頭功能菜單

下面我給出詳細的操作流程圖片：

因?yàn)閯偛拍莻€(gè)硬盤是AVER系列的，所以這里我們選擇PC-IBM AVER 這個專業模塊

小提示:

IBM硬盤的型號很多，但是并不雜，就IDE 3.5英寸的硬盤來講大概就可以分為上圖所顯示的那么5個系列。那么我們該如何區分呢？其實啊，很簡單大家來看硬盤表面的那個貼紙上的所打的字就可以看出來了，比如IC35L040AVER07-0 這個型號其中040這個數字就表示是40G的。AVER就表示是硬盤的系列，所以，這里大家很容易就可以看出來應該使用哪個專業模塊了，方便的很。


這一步我們應該選擇Standard這個標準模式來進行磁頭操作的工作

這里選擇相應的型號進入模塊菜單（上面那個是IC35L040AVER7-0）

選擇第三項：Firmware data固件數據操作 直接回車進入

還是選擇第三項：修改配置菜單，進入后就可以看見那個磁頭操作選項了

      終于～～！！我們看見了這個隱藏在多重菜單后面的神秘功能
第三步操作流程:修改磁頭數和排列位置
         終于到了最重要的一步了，這里請大家注意仔細看文章，一定會有很多收獲的。下面我給出詳細的操作流程圖片：

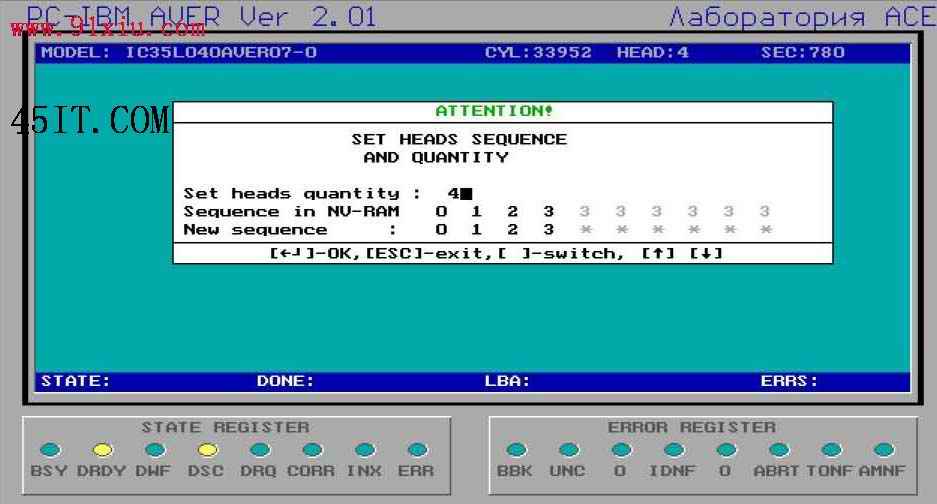

磁頭數和磁頭位置配置詳細說明:

這里請大家看看，圖片中的那個 Set heads quantity：4 這行是顯示現有的物理磁頭數量，我們可以手動修改成自己需要的數字，但是這個數字 不能小于1不能大于可用的物理磁頭總數 因?yàn)檫@樣的數字范圍都是毫無意義的，修改完畢磁頭數量后回車一下，會自動跳到最后一行因?yàn)榈诙惺遣荒苄薷牡模皇怯脕盹@示當前的NV-RAM里面的磁頭排列位置。最后一行 New sequence ： 0 1 2 3 * * * * * * 這行是可以修改的，它的作用是讓你輸入新的磁頭排列位置，那么我們應該怎么輸入呢？因?yàn)樵葯z測過之后，我們發現最后一個磁頭是不穩定的，所以我們需要屏蔽最后一個磁頭，修改完成了物理磁頭數量之后，如果在不想更改磁頭排列位置的情況就可以直接回車了，大概的原理是這樣的：如果數值變小的話，而且用戶沒有把磁頭的排列給修改成相對應的排列位置的話，那么系統就會自動把最后的磁頭開始屏蔽，也就是說，如果磁頭比原先少了1個就會自動屏蔽最后一個磁頭，如果少了2個就會自動屏蔽最后的2個磁頭。當然，我們也可以自己修改，那么該如何做呢？是否有什么規律呢？當然有啦～～！！比如，我們已經把磁頭數改成了3個那么我們該怎么來修改磁頭排列位置呢？可以這樣修改如果打算把最后一個磁頭給屏蔽掉，可以改成這個樣子的 New sequence ： 0 1 2 2 這里我們用標號為2的磁頭來填補了原先那個磁頭的空缺，這樣就可以了。在接著會下面這些畫面，大體的意思就是會生成一個LDR文件和一個LDL文件，讓你取一個名字并保存文件。

這里我們把文件的名稱定為newibm 敲完回車之后系統會在模塊的根目錄下生成一個以你輸入的名稱命名的LDR和LDL文件

其實看到這一步，一定有很多人都以為這個教程已經接近尾聲了，應該做掃尾工作了，其實不是這樣的，惡夢才剛剛開始，以后出現的問題多樣化，和一些煩人的，又很多的，又很重要的，一些需要注意的事項讓人真是愁白了頭啊～～！！～！OK ～～！我們來接著說，其實呢，現在的硬盤根本就沒有發生任何變化，剛才的操作根本就對硬盤有任何影響，那是為什么呢？難道只是練手嗎？當然不是啦！！剛才的操作純粹是為了生成那個LDR文件的，那些磁頭的數量信息和新的位置排列信息都寫在這個LDR文里了，聽到這里可能有的人會蠢蠢欲試了，那么在這里先告訴這些心急的人，如果你們現在加載那個LDR的話，硬盤就會唱歌給你們聽的，嘎吱嘎吱響，聲音急促而且有規律，但是如果接著看下面的教程的話，你們就會知道如何完美的給一個IBM硬盤屏蔽磁頭了，那么請跟著我進入：NV-RAM的修改規律。

第四步操作流程: NV-RAM的修改規律

就算上面的那三步完美完成，不去完成這第四步的話，也是白搭，所以這一步也是非常重要的，請看圖片：

選擇 Change head map 這個選項，回車就會轉到下面的這個窗口中。。。。。。。。。。。。。。。。

可能大家也發現，這個窗口跟剛才那個修改磁頭數量的窗口跟本沒什么區別啊？我在這里給大家解釋一下子這個窗口的作用：不知大家發現了沒有，“NV-RAM”這個單詞在上面的窗口也是多次碰到，但是到底是什么東西呢？下面我給大家大概地講解一下關于這個 NV-RAM 的含義吧：

NV-RAM其實是一種半導體存儲器，在存儲數據這方面它的特性是：在斷電后數據仍能保留。像這種半導體存儲器我們可以稱之為：

“非易失性（或非發揮性）隨機訪問存儲器”―― Non-Volatile Random Access Memory，即是NVRAM。

好了，在知道了NV-RAM的含義后我們再回到剛才的主題，給大家詳細講解這個窗口的用處，請大家來看最后一行，這里也是修改磁頭排列的作用，但是跟剛才那個有什么區別呢？當然，剛才給大家講了NV-RAM這個東西的概念之后我想大家大概也能想到一點了吧，這個磁頭排列信息是保存在那個NV-RAM半導體存儲器 里面的，而剛才那個是保存在文件中的，所以這就是本質上的區別。那么修改這個磁頭排列有什么說法，或者是規則嗎？當然了，是有些區別，但是大體上是差不多的啦，請大家看修改過磁頭排列的一張圖片

原先是四個磁頭的IBM硬盤，被修改成三個磁頭排列后的NV-RAM排列圖

只要把最后的那些3都給改成2就可以了，但是這里我需要告訴大家一下，這里NV-RAM里修改的排列位置必須和剛才的那個LDR文件里的排列位置是一樣的，不然屏蔽磁頭的操作是不會成功的。修改完成NV-RAM之后確認正確，然后就回車，這時候，不會有任何的提示，如果操作成功的話，硬盤就會自動斷電重新加電運行，然后再出來一個操作成功的對話框，一直到現在為止只是完成了60％的工作，再接下來，菜單會自動回到主菜單那里，然后，我們再在不斷電的情況下，直接加載剛才那個修改完畢而生成的LDR文件，加載完畢之后，硬盤就會自動斷電重新加電運行而且會重新出來讓你選擇型號的那個窗口，這個時候我們應該看情況而言了，如果只是屏蔽了一個頭的話，這個時候就要選擇30G的型號了，如果屏蔽了2個磁頭的話就需要選擇20G的型號，進入之后無任何錯誤提示，一路高歌，很明顯關頭成功了～～～！！！接下來我們來處理一下一些細節方面的東西，大家請看：

這個圖片是關完一個磁頭后的硬盤屬性列表，還有幾個地方需要修改的，比如那個 Max LBA 和 Max LBA delimiter 這兩行的數值必須是一樣的，也就是說需要把兩行都改成 60036480 這個LBA地址，而且那個硬盤的型號也需要改一下，把040 改成030 ，但是在有些時候關完頭之后，系統會自動調節型號信息到目前的情況，修改完成后，再把硬盤斷電30秒然后再給硬盤加電，這樣之后我們就已經完成了全部的操作步驟了，非常完美，該處理的細節方面都處理了。

好了，至此IBM磁頭操作的教程實戰部分就完全結束了，希望大家能多研究研究。

磁頭操作疑問解答

01．聽說現在網絡上流傳著什么磁頭號如果是跳號的話，砍完磁頭后這個硬盤是不能用的，只剩下一個零頭也是不能用的，能告訴我具體情況和這些流言的真實性嗎？

關于這個問題啊，已經有人討論好長時間了，但是一直沒有人去試，經過本人的試驗操作，具體情況如下：只要零磁頭還在，而且排列位置還沒有變，后面的那幾個磁頭怎么調換位置，怎么關頭，硬盤都是能用的，并非像網絡上流傳的那樣，為了證實這個說法，本人把LDR來回重新寫了將近10多次（因?yàn)檎{(diào)換磁頭位置后需要重新復位一下），最后終于得出這個結論。

02．屏蔽完磁頭后硬盤的容量會有所改變嗎？

是的～～！屏蔽完一個磁頭后容量會相應的減少，比如一個40G的硬盤有4個物理磁頭，我們屏蔽了2個不穩定的磁頭后，就相應的失去了20G的容量，剩下了20G供我們來正常使用。

03．我在對硬盤屏蔽磁頭的時候除了備份NV-RAM和LDR還需要備份別的數據，或者需要做一些別的準備工作嗎？

哦～ 關于這個問題很值得討論哦，除了備份上面所提到的2個地方的數據之外，最好再備份一下硬盤固件比較好，另外在開始要屏蔽磁頭的時候最好是清空一下G-List和P-List缺陷扇區列表，把硬盤斷電重加電之后再進行屏蔽磁頭操作。

04．磁頭我已經屏蔽完畢了，MAX LBA也都修改了，硬盤型號也改過來了，還需要做什么嗎？

做完了以上的工作后，這個被屏蔽1個磁頭的硬盤看起來已經很像一個30G的硬盤了，那么在硬盤信息以及內部固件方面我們已經處理好了，但是我們是否考慮過硬盤的可用性呢？比如缺陷是否已經屏蔽？所以最明智的辦法是，在已經清空G-List和P-List缺陷扇區列表的情況下，做一次整盤清零，清除 CRC （循環冗余碼校驗）錯誤后，再用 ACE PC-3000 Pro 做一次邏輯掃描，把缺陷扇區都加入到 P-List 缺陷列表，最后再配合MHDD查看一下，是否還存在一些紅綠塊，這樣的話可以在 ACE PC-3000 Pro 中使用手工加入或者用3K的通用模塊 PC-DEFECTOSCOPE 來進行屏蔽這些紅綠塊。

05．零磁頭可以屏蔽或者重新排列嗎？

不行的，零磁頭不能屏蔽或者被重新排列。硬盤是從零磁頭開始讀取固件的，所以零磁頭必須存在，而且位置不能發生變化。
