第一步：連接好線路

準備工作：正在聯網的路由器、一根網線、電腦

一根網線，一頭接電腦，一頭接路由器LAN1/LAN2/LAN3任意接口，接線方式如下圖：

第二步：登陸管理頁面

1. 打開電腦瀏覽器(推薦Chrome或者360急速瀏覽器)，輸入網址：http://www.tendawifi.com 然后回車

2.輸入登陸賬號與密碼后，來到管理頁面：

第三步：添加時間組

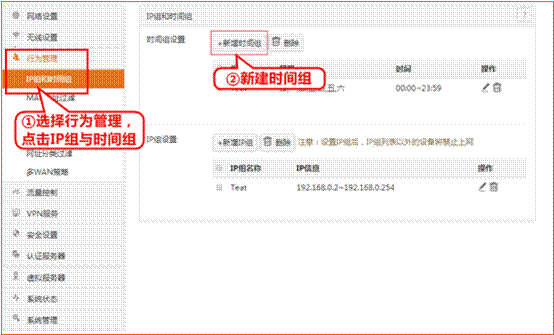

1.點擊左邊“行為管理”選項，找到“IP組與時間組”。

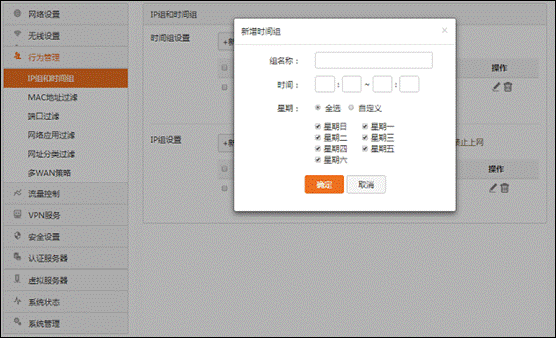

2.點擊“新增時間組”，來到新增時間組設置。

組名稱：給這個時間組命名;

時 間：一天中要控制流量的時間段(24小時制);

星 期：一周中需要流量控制的日期

設置好后，點擊“確定”。

第四步：添加IP組

1.點擊左邊“行為管理”選項，找到“IP組與時間組”。

2.點擊“新增IP組”，來到新增IP組設置。

組 名 稱：給這個IP組命名

IP組或IP段：設置要控制流量的局域網內的單個IP或者IP段，設置單個IP時上圖中兩個紅框的IP要一致

第五步：設置流控

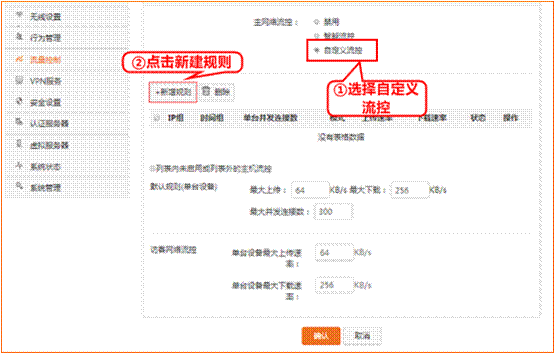

點擊“流量控制”進入流量控制頁面

流控控制分為“智能流控”和“自定義流控”兩種方式，兩種方式不能同時使用，默認網絡流控禁用(注：流量控制規則最多支持20條)。

1. “智能流控”可以根據應用優先級，對流量自動分配，默認對P2P、視頻流量進行抑制，優先通過上網類辦公應用的流量;做到帶寬利用最大化;

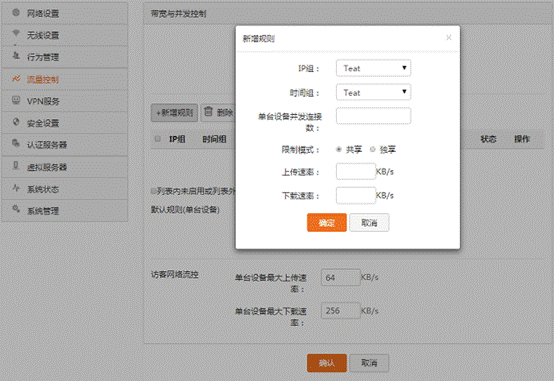

2. 如果需要對局域網內的主機進行流量管控，需要啟用“自定義流控”。點擊“新增規則”

添加相應的“IP組”，“時間組”和“上下行速率”。最后點擊“確定”。

IP 組：您可以選擇IP組，使規則對IP組生效;

時間組：您可以選擇時間組，使規則對時間組生效;

單臺設備并發連接數：連接數建議設置每臺300，特殊環境可以自行設置;

限制模式：“共享”IP組里面的主機共享帶寬，“獨享”IP組里面的主機每臺的帶寬都是一樣;

上傳速率：限制主機的上行帶寬;

下載速率：限制主機的下行帶寬;

設置完成后點擊“確定”。

默認規則(單臺設備)：只對列表內未啟用或者列表外的主機生效，對列表內的主機不生效

訪客網絡流控：只有在訪客網絡開啟的情況下，訪客流控才生效;

最后點擊“確認”，設置成功。
