輪廓調板屬性

　　在AI中繪制線條的鋼筆工具下有四個工具，如Fig1。你可以使用線條工具來繪制點到點的線，但是鋼筆工具卻能夠卻能做到這一點而不必切換工具。

　　Fig2是控制線條屬性的輪廓調板。調板中“Weight”的下拉菜單能夠調節線的粗細，范圍在0.25點到100點之間。一般我們使用的值是0.25點到2點之間。當然也可以自己為輪廓或中線輸入一個較小的值。

　　線的端點屬性

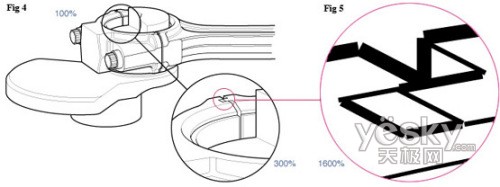

　　Fig4是一個簡單的機器部件。現在將部件的一個地方放大300%，你會看到線的質量在線的交叉點開始下降。當將該部分放大到1600%時會發現線的交叉處出現了空隙。可以使用鋼筆工具或是Ctrl+J連接這兩條線，但是一旦將兩條線連接在一起，他們的寬、顏色等屬性就會變得一樣。

　　通過將對象放大到1600%甚至2400%或許有點夸張了，但是將其放到Photoshop中或是印刷出片就會出現難看的空白。

　　提示：如果你在AI中將其輸出并在PS中使用時，為了避免出現問題可以使用魔棒工具來進行處理。

　　一個完整而有效的解決辦法便是使用輪廓調板中的端點屬性下的“圓端點”。Fig6中的線使用的是“平端點”或“尖角”設置，看起來有中生硬的感覺。而Fig7則使用的是“圓端點”的設置，不但解決了線之間的空隙問題，看起來也更加圓潤。

　　轉角屬性

　　如果你選擇使用Ctrl+J來將兩條線連接在一起，你仍然需要在調板中設置轉角和斜角限制屬性。

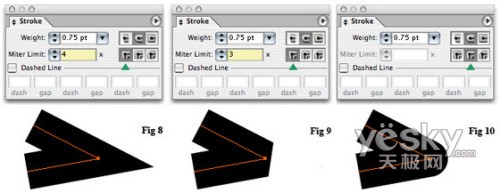

　　Fig8的斜角限制值為4，轉角為尖角。這樣當線形成角度的時就會產生一個尖角，這種設置適用于90度角。Fig9的斜角限制值為3(或更小)，轉角仍為尖角。這會創建一個生硬的轉角。Fig10的轉角設定為圓角，這時轉角限制會不能使用。使用圓角設置能能很好的處理轉角問題，視覺效果上也變得更具吸引力。

　　不同粗細線的復制和粘貼方法

　　我們還可以創建一個厚薄類似書法外觀的路徑。選擇使用鋼筆或是弧線更具繪制好的弧線(Fig11)，然后在按住Alt鍵同時使用方向鍵來復制弧線。這樣會讓對象保留一個弧線點而增加弧線的厚度(Fig12)。

　　如需要的話可以選擇“編輯-預置(參數設置)-常規”或Ctrl+K在“鍵盤增量”中設置增量值為0.0010。這樣會讓每個增量都非常小，創建后就會得到一個厚薄完美的書法筆刷。

　　通過上面的例子可以看到幾種比較常見的用法，這說嗎在AI中很多效果都需要使用不同的設定。
