十年前，筆者玩電腦游戲，不像現在玩網游那樣從網上下載下來安裝包就可以玩了。那時要去買一張游戲光盤才行，即實用又方便。今天，大家就跟著筆者來用3dmax制作一張游戲光盤吧……

先看一下最終效果：

一、繪制管狀體

1、啟動3dmax9.0，單擊“創建”命令面板，點擊“幾何體”按鈕，在下拉列表框中選擇“標準基本體”項。單擊“管狀體”按鈕，在頂部視圖中新建一個圓管tube01，并適當調整其參數。如圖1所示。

|||

2、按照步驟1的方法再繪制一個小的圓管tube02，并調整其參數。如圖2所示。

3、選中tube02，單擊工具欄上的“對齊”按鈕，再視圖中選擇tube01，在彈出的“對齊當前選項”窗口中，修改其參數，單擊“確定”即可。此時的tube01、tube02在坐標軸上為中心對稱了，如圖3所示。

|||

二、材質配置

1、點擊工具欄上的“材質編輯器”按鈕，打開其面板，選擇第一個樣球，

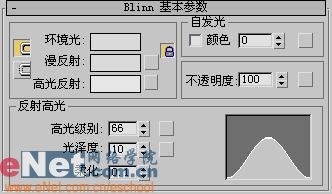

展開“blinn基本參數”卷展欄，修改其高光參數，如圖4所示。

2、打開“貼圖”卷展欄，單擊“反射”后的“none”按鈕，打開“材質/貼圖瀏覽器”面板，選擇“新建”單選項，然后在左邊列表中雙擊“遮罩”貼圖并進入其屬性面板，如圖5所示。

3、單擊“貼圖”后面的none按鈕，打開“材質/貼圖瀏覽器”面板，選擇“新建”單選項，然后在左邊列表中雙擊“漸變坡度”貼圖并進入其屬性面板。

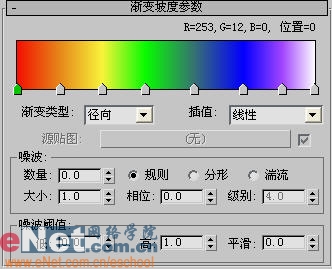

4、展開“漸變坡度參數”卷展欄，修改其參數，如圖6所示。

小提示：色塊由左向右依次為紅、橙、黃、綠、青、藍、紫、白。由于光盤表面的光斑是呈發射狀的，因此要將漸變類型為“徑向”方式。
5、點擊“轉到父對象”按鈕回到上級目錄，點擊“遮罩”后面none按鈕，打開“材質/貼圖瀏覽器”面板，選擇“新建”單選項，然后在左邊列表中雙擊“漸變”貼圖并進入其屬性面板。展開“漸變參數”卷展欄，并修改其參數，如圖7所示。

|||

6、打開“坐標”卷展欄，修改相關參數，如圖8所示。

7、將當前材質賦予tube01。
8、選擇材質編輯器中的第二個樣球，打開“blinn基本參數”卷展欄，調整其高光參數，如圖9所示。

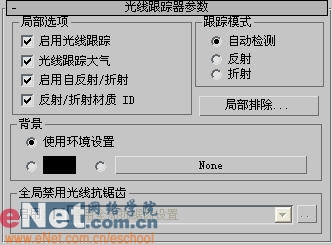

9、打開“貼圖”卷展欄，單擊“折射”后的“none”按鈕，打開“材質/貼圖瀏覽器”面板，選擇“新建”單選項，然后在左邊列表中雙擊“光線跟蹤”貼圖，如圖10所示。

10、將該上述材質賦予tube02。

11、為了使得場景更加的飽滿，可以添加平面作為背景、燈光、多復制一模型等，最后，單擊工具欄上的“快速渲染”按鈕，得到的渲染效果如圖11所示。
