煙灰缸是家庭中必備的生活用品，一個精美的煙灰缸不只是用作存放煙灰之用，而且還可以作為裝飾品裝點環境。今天，我們就通過3damx9.0來制作一個精巧的煙灰缸吧……

先看一下最終效果：

一、繪制實體

1、啟動3dmax9.0，單擊“創建”命令面板，選擇“幾何體”創建面板，在下拉列表中選擇“標準基本體”項，單擊“圓錐體”按鈕，在頂部視圖中繪制一圓臺cone01，如圖1所示。

小提示：在繪制時首先用鼠標拖出圓錐體的底部，然后釋放鼠標左鍵，上下移動鼠標設置圓錐體的高度，最后設置圓錐體的頂部。

2、選中cone01，單擊“修改”命令面板，展開“參數”卷展欄，修改相關尺寸，效果如圖2所示。

小提示：通過“邊數”值的增加可以讓圓錐體表面更加光滑；增加“高度分段”、“端面分段”值可以為后面對物體表面光滑處理時得到更好的效果。

|||

3、在“幾何體”創建命令面板中，單擊“圓柱體”按鈕，在頂部視圖中繪制一圓柱體cylinder01，如圖3所示。

4、選中cylinder01，單擊“修改”命令面板，打開“參數”卷展欄，修改相關參數，如圖4所示。

小提示：圓柱的底部應當略高于圓錐的底部，這樣通過下面的布爾運算就能得到一個底部封閉的復合體。

5、選擇cone01，在“幾何體”創建命令面板中，選擇下拉列表框中的“復合對象”項，進入復合物體創建面板。單擊“布爾”按鈕，打開布爾操作屬性面板，單擊“拾取操作對象b”按鈕，將鼠標指針移到cylinder01上，單擊鼠標左鍵，二者相交的部分均被減去，得到一復合cone01，如圖5所示。

6、選中cone01，單擊“修改”命令面板，在“修改器列表”下拉框中選擇“網格平滑”項，打開“細分量”卷展欄，將“迭代次數”值定為2，修改后的效果如圖6所示。

小提示：迭代值越高，物體的分段數就越大，文件也就越大，在渲染時速度就會變得很慢，因此不能將其設置的過大。

|||

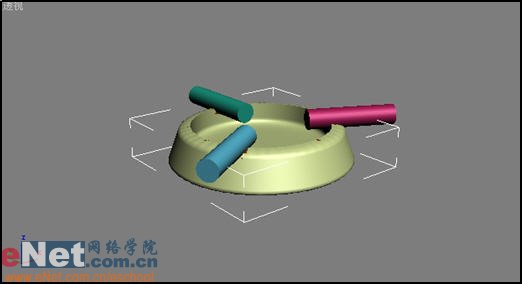

7、單擊“幾何體”創建命令面板，在下拉列表中選擇“標準基本體”項，單擊“圓柱體”按鈕，在視圖中繪制一圓柱體cylinder02，并按住shift鍵不放，用拖拽的方法對其進行復制出兩個cylinder，如圖7所示。

8、按照前面的布爾運算方法，對cone01與3個cylinder進行操作，得到了效果如圖8所示。

二、材質配置

1、點擊工具欄上的“材質編輯器”按鈕，打開其面板，選擇第一個樣球，打開“貼圖”卷展欄，單擊“漫反射”后的“none”按鈕，打開“材質/貼圖瀏覽器”面板，選擇“新建”單選項，然后在左邊列表中雙擊“位圖”貼圖，為它指定一圖片，如圖9所示。

2、選擇cone01，將第一個樣球的材質賦予它。

3、點擊“創建”命令面板中的“燈光”按鈕，進入其創建燈光面板，單擊“目標聚光燈”按鈕，在頂部視圖中單擊鼠標新建一spot01，并調整其位置，如圖10所示。

|||

4、選中sport01，單擊“修改”按鈕進入其屬性面板，打開“常規參數”卷展欄，勾選“陰影”欄中的“啟用”復選框。

5、為場景中建立一桌面作為背景，單擊工具欄上的快速渲染，最終得到的效果如圖11所示。

小提示：通過布爾運算功能可以對兩個以上的物體實行并、差、交處理，即使運算以后，也可以通過對參與的每個物體進行抽取并執行修改。
