上一篇3dmax教程講述了制作立體汽車輪胎，本節講述用3dmax制作一個我們以前用的傳呼機，傳呼機曾在人們手中風靡一時，為人們彼此間的聯絡提供著方便。今天，我們就通過3dmax9.0來打造一個傳呼機吧……

先看一下最終效果：

一、繪制模型

1、啟動3mdx9.0，單擊“創建”命令面板中的“幾何體”按鈕，進入其命令面板，在下拉框中選擇“擴展基本體”項，單擊“切角長方體”按鈕，在頂部視圖中繪制一chamferbox01，如圖1所示。

2、同樣的繪制方法，在頂部視圖中創建另一個倒角長方體chamferbox02，并調整它們的相互位置，如圖2所示。

小提示：因為二者將來會做布爾運算，所以將chamferbox02稍微放入到chamferbox01中。

|||

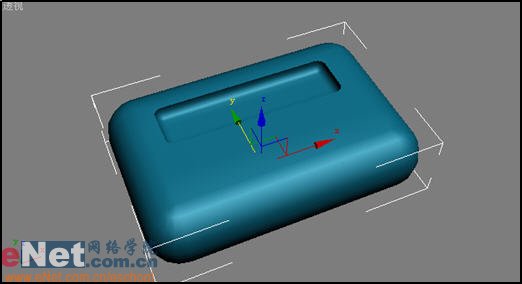

3、選擇chamferbox01，單擊“幾何體”按鈕，在下拉列表中選擇“復合對象”項，單擊面板中的“布爾”按鈕，進入“拾取布爾”卷展欄中，點擊“拾取對象b”按鈕，在視圖中選擇chamferbox02，得到復合物體，如圖3所示。

4、單擊“幾何體”按鈕，在下拉列表中選擇“標準基本體”按鈕，在創建面板中點擊“平面”按鈕，在頂部視圖中繪制一平面plane01，如圖4所示。

5、在左視圖中，選擇plane01，按住shift鍵將其向下移動進行復制得到一平面plane02，如圖5所示。

6、用前面創建切角長方體的方法，繪制另外的一倒角長方體chamferbox03，并對其進行復制，如圖6所示。

|||

7、單擊“創建”命令面板中的“圖形”按鈕，進入其創建面板，單擊“文本”按鈕，輸入“am 8：00 mon”，然后在頂部視圖中單擊鼠標左鍵，新建一文字text01。

8、選中text01，單擊“修改”命令面板，在“修改器列表”下拉框中選擇“擠出”項，進入其屬性面板，修改相關值，如圖7所示。

小提示：為了達到美觀效果，可以在外殼上添加文字。

9、點擊“圖形”創建命令面板中的“圓”按鈕，在頂部視圖中繪制一圓circle01，并通過“修改”面板，為它添加一“擠出”修改器，做出按鍵上的觸點效果，如圖8所示。

|||

3、將材質賦予倒角長方體chamferbox01。

4、在材質編輯器中，拖動第一個樣球到第二個樣球上，將其名字改為“2－default”，并修改其顏色為灰色。將該材質賦予chamferbox03、chamferbox04、chamferbox05。

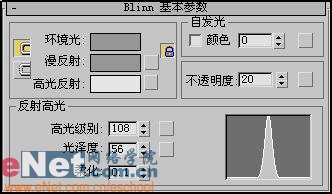

5、選擇第三個樣球，修改其高光參數，并調整其不透明值為20，如圖11所示。

6、將第三個樣球的材質賦予平面plane01。

7、選擇第四個樣球，修改其漫反射顏色、高光參數等，如圖12所示，并將該材質賦予平面plane02。

小提示：在制作液晶顯示屏上，用到了兩個平面，一個作為表面的透明塑料，具有一定的反光度和光澤度；另一個為底面，稍微帶一絲綠色，而且增加一個噪波的凹凸貼圖。

8、最后，增加一個平面作為桌面背景，增加一盞自由面光源，啟用它的陰影貼圖，這樣使得場景效果更加的真實，最終點擊快速渲染，得到效果如圖13所示。
