我個人認為，理論上coreldraw可以繪制復雜的工程圖和電子圖等，但它的長處不在這里 ，這也許是autocad的拿手好戲。但若要在coreldraw中制作圖文并茂的文檔，說明性的技術手冊等，或者很多標注和填充圖案的圖形時，就要通過圖形格式交換導入autocad格式的文件。

　　經過個人的實踐，初步找到了一種比較可行的方法。

　　在講解此方法之前，首先要說明的是，理論上coreldraw可以直接打開或導入*.dwg，

　　*.dxf等格式的文件，但我曾嘗試過，效果不理想。就算是autocad標準的圖形交換格式文件（*.dxf文件），導入coreldraw中效果也不是很好，很難保持autocad文件的原貌，有時 甚至面目全非，如圖1。這時你總不能用coreldraw再一點點的描吧？如果轉成位圖格式導入，效果也不好，且文件體積太大。

　　那么我們先來試試下面的方法。以autocad r14和coreldraw10為例，其基本思路是：

　　autocad ->dwg文件->導出成wmf文件->導入到coreldraw中->進一步處理，轉換為可編輯的矢量圖形文件，只要在coreldraw中處理好一切，可以導出成ai，ps，eps等格式，就可以方便再做印前、印刷方面的工作。好了，言歸正傳，先來看看這個比較“笨”但是很實用的一種方法吧。

　　1. 在autocad r14中繪制好圖形，選工具(tools)->系統配置(preferences)->顯示(display)->顏色(color)，將背景色變成白色（否則貼入的圖會帶純黑色背景），單擊“ok”，如圖2。

　　2. 回到繪圖窗口，就會發現背景已經成為白色。

　　3. 為了在autocad中能夠平滑且精確顯示，還要輸入命令viewres，設置變量，將其數值調大，如10000。否則的話，不僅在cad中顯示不夠精細光滑，導入coreldraw中的圖形會走樣，常見的就是圓變成了多邊形。如圖3。在命令行中輸入pan(平移)->右鍵菜單中選“zoom eextens”，將圖形放到盡量大。

　　4. 選擇要輸出的圖形，從“文件”(file)菜單中選“輸出(export)”，選擇輸出為wmf文件格式，如圖4所示。

　　5. 進入coreldraw，新建一個文檔。右擊工作區，選“輸入”(或者用快捷鍵ctrl+i)，從一大串支持的文件格式中選“wmf格式”，選擇剛才輸出的wmf文件，拉出一個對象框，導入。多少有點不幸，我們所需要的圖形和一大塊空白緊密結合，成為一體（我想這就是autocad中的白色背景啦），白占了空間，而且編輯起來很不方便。如圖5。（為了更加明顯，圖中用灰色突出表示）

　　 怎么辦？別急，下面有辦法。

　　我個人認為，理論上coreldraw可以繪制復雜的工程圖和電子圖等，但它的長處不在這里 ，這也許是autocad的拿手好戲。但若要在coreldraw中制作圖文并茂的文檔，說明性的技術手冊等，或者很多標注和填充圖案的圖形時，就要通過圖形格式交換導入autocad格式的文件。

　　經過個人的實踐，初步找到了一種比較可行的方法。

　　在講解此方法之前，首先要說明的是，理論上coreldraw可以直接打開或導入*.dwg，

　　*.dxf等格式的文件，但我曾嘗試過，效果不理想。就算是autocad標準的圖形交換格式文件（*.dxf文件），導入coreldraw中效果也不是很好，很難保持autocad文件的原貌，有時 甚至面目全非，如圖1。這時你總不能用coreldraw再一點點的描吧？如果轉成位圖格式導入，效果也不好，且文件體積太大。

　　那么我們先來試試下面的方法。以autocad r14和coreldraw10為例，其基本思路是：

　　autocad ->dwg文件->導出成wmf文件->導入到coreldraw中->進一步處理，轉換為可編輯的矢量圖形文件，只要在coreldraw中處理好一切，可以導出成ai，ps，eps等格式，就可以方便再做印前、印刷方面的工作。好了，言歸正傳，先來看看這個比較“笨”但是很實用的一種方法吧。

　　1. 在autocad r14中繪制好圖形，選工具(tools)->系統配置(preferences)->顯示(display)->顏色(color)，將背景色變成白色（否則貼入的圖會帶純黑色背景），單擊“ok”，如圖2。

　　2. 回到繪圖窗口，就會發現背景已經成為白色。

　　3. 為了在autocad中能夠平滑且精確顯示，還要輸入命令viewres，設置變量，將其數值調大，如10000。否則的話，不僅在cad中顯示不夠精細光滑，導入coreldraw中的圖形會走樣，常見的就是圓變成了多邊形。如圖3。在命令行中輸入pan(平移)->右鍵菜單中選“zoom eextens”，將圖形放到盡量大。

　　4. 選擇要輸出的圖形，從“文件”(file)菜單中選“輸出(export)”，選擇輸出為wmf文件格式，如圖4所示。

　　5. 進入coreldraw，新建一個文檔。右擊工作區，選“輸入”(或者用快捷鍵ctrl+i)，從一大串支持的文件格式中選“wmf格式”，選擇剛才輸出的wmf文件，拉出一個對象框，導入。多少有點不幸，我們所需要的圖形和一大塊空白緊密結合，成為一體（我想這就是autocad中的白色背景啦），白占了空間，而且編輯起來很不方便。如圖5。（為了更加明顯，圖中用灰色突出表示）

　　 怎么辦？別急，下面有辦法。

　　7. 你會發現，刪除空白后的圖形可以移動、復制、拉伸、設置輪廓線寬度，還可以用形狀工具編輯，進行填充等等，文字也能很好地編輯。如圖7。好，又恢復成矢量了！其實autocad繪制的本來就是矢量圖形。

　　8. 還可以試著將autocad文件輸出成eps格式，再導入coreldraw中也可行。

　　但是請注意，autocad中繪制的圖形如果太復雜（比如進行了圖案填充），輸入到coreldraw后，解散群組，在選擇后，狀態欄顯示信息為成百上千個對象，處理速度會變慢。如果機器不夠酷，這個方法最好就不要試了。

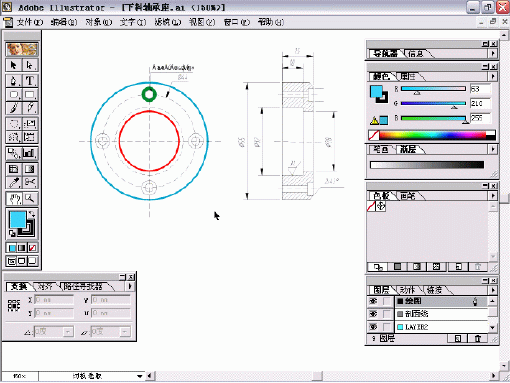

　　9. 在刪除了無用的背景后，導入coreldraw中的文件已經是矢量圖形，再經過一些處理，還可以輸出成ai等矢量圖形格式，進入illustrator中打開，（如圖8）進行具體詳細的很多設置和印前處理后，就可以打印或印刷了。

　　上面介紹的方法應付一般的cad圖形應該足夠了，還有下面一些問題值得
