用CorelDRAW創建鑿刻效果 I

2024-09-12 15:46:36

字體：大中小

來源：轉載

供稿：網友

使用coreldraw 11的工具箱，你會發現一種創造完美鑿刻效果的方法。鑿刻形狀可以使簡單的二維形狀的表面呈現凹陷或是凸起的3d立體效果。效果取決于對象的形狀、編輯節點的技巧、路徑命令等。（圖chisel shapes）

圖chisel shapes譯者注：雖然這篇文章中所用的軟件是coreldraw 11，但在coreldraw 12中同樣適用，命令的位置也一樣。）

　　開始之前，先更改一些設置

　　在你開始下面的練習之前，一些小小的設置將對后面的工作有很大的幫助。在coreldraw 11中，確保捕捉選項被激活。在屬性欄中，點擊對齊對象按鈕。如果你剛開始接觸coreldraw，那么請按下面的步驟：

　　1.選擇tools>options（工具>選項）,打開選項對話框；

　　2.在workspace（工作區）欄目中，選擇snap to objects（捕捉對象）。確保snap to objects（捕捉對象）選項被選擇，然后選擇snap to nodes 和snap to object center points（捕捉節點和對象中心點），確保在繪圖過程中可以捕捉到對象的節點和中心；

　　3.點擊確定關閉對話框，應用更改。然后我們準備開始！

　　創建鑿刻形狀路徑

　　形狀逼真的鑿刻效果，其制作關鍵在：在兩條現有路徑之間創建一條新路徑作為中心。你可以使用貝塞爾工具或手繪工具來手工繪制，但這會耗費相當的時間和精力，而且結果未必完全精確。在這里，調和工具可以幫助我們。通過在兩條現有路徑間創建步數為1的調和，你就可以快速得到一條自動產生的新路徑。在大多數情況下，只要對這個結果形狀的節點稍微修改一下就可以使用了。不過你會在下面的學習中發現，這個過程并非沒有一點技巧。

　　為了使你熟悉這個過程，試著進行以下步驟：

　　1.選擇橢圓工具并在繪圖頁面內創建一個橢圓形，大小和形狀任意。在繪制時按下ctrl鍵會得到一個正圓形。

　　2.按下shift鍵，向內拖動圓形一角的控制點，至合適大小時點擊鼠標右鍵，在剛才的正圓形內部創建一個較小的圓形副本。（圖01）

圖01
　　3.選擇挑選工具（快捷方式為空格鍵），選擇這兩個圓形，將它們轉換為曲線。（ctrl+q）

　　4.選擇交互式調和工具，點擊并將鼠標指針從一個圓形的邊緣拖拽至另一個圓形的邊緣，創建程序默認的調和效果。然后在屬性欄選項中，將調和步數設為1。這一步創建的曲線將作為鑿刻路徑。（圖02）

圖02
　　5.使用挑選工具，在調和對象上點擊右鍵，從右鍵菜單中選擇“break blend group apart （拆分調和群組）”命令，打破調和群組之間的聯系，將調和產生的新路徑與原有的兩條圓形路徑拆分開來。（圖03）

圖03

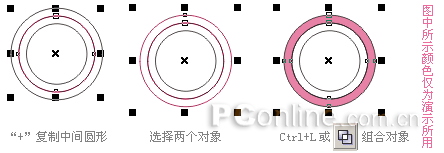

　　6.單獨選擇調和產生的圓形路徑，按下數字鍵盤上的“+”，在原件之上創建一個副本。在副本依然被選擇的情況下，按下shift鍵，選擇位于外圈的圓形（即最大的圓形），將這兩條路徑結合為一條混合路徑（ctrl+l），然后將這個新對象放置到后邊(shift+pagedown)。這個過程對新手來說可能稍微復雜了一點，具體過程可見圖04。

圖04
　

　7.點選調和圓形的原件，按下shift鍵再選擇最里面的圓形，將這兩個圓形結合成一個對象（ctrl+l）。現在，你應該有兩條獨立的混合路徑。（圖05）

圖05
　　8.選擇全部對象并為它們填充為任一種顏色（如紅色），然后選擇交互式填充工具，從填充類型下拉列表中選擇radial，將對象的標準填充狀態更改為紅－白的默認射線填充方式。

　　9.偏移每個漸變填充對象的填充中心。將外圍對象的漸變填充的白色手柄移動到對象的左上方，內部對象漸變填充的白色手柄移動到右下方，隨即調整兩個對象填充中的紅色手柄位置。填充中心位置的調整會帶來簡單的明暗效果。最后，再將對象的輪廓屬性去除就完成了。（圖06）
