UG NX的同步建模命令在設計中非常方便，對于熟練的設計工作者會經常使用到。而在初學者中，涉及的極少，一般都會使用一些比較麻煩的操作來達到自己的效果。這里介紹的是使用刪除面命令來填充孔的技巧。

1、先打開軟件，新建一個空白模型，這里使用最簡單的長方體命令，具體命令的位置就不詳細指出，不知道的自己也應該很容易找到。

2、選擇長方體命令中的原點和邊長，指定相關的參數，選擇長方體放置原點，如圖所示，生成一個簡單的方塊。

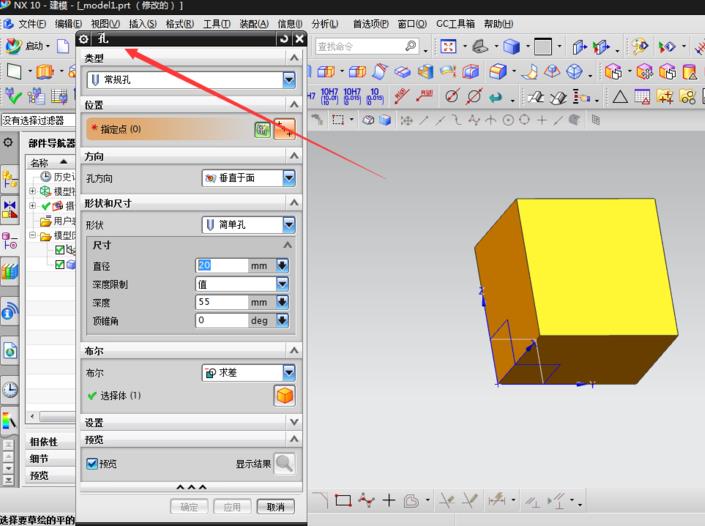

3、選擇插入/設計特征中的孔命令，我這里直接使用的快捷鍵，設定好孔的相關尺寸參數，選擇孔的放置中心點，生成孔特征。

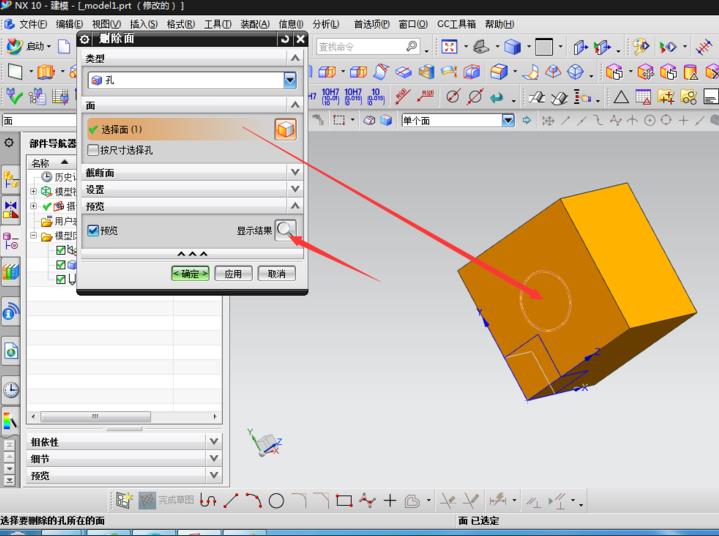

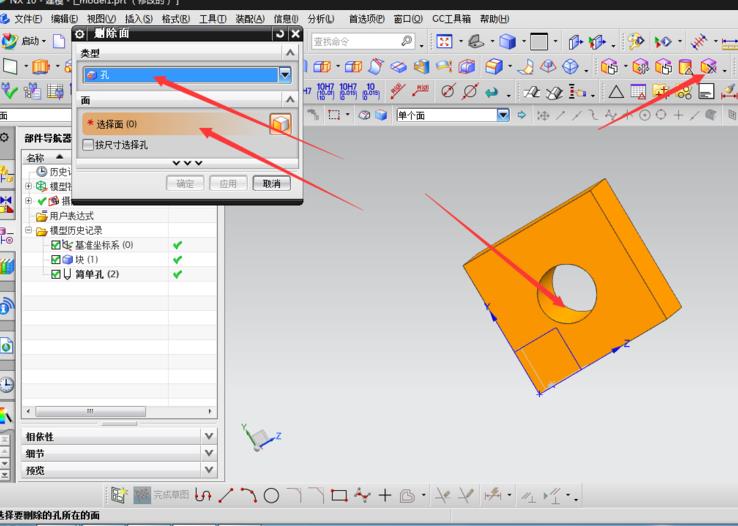

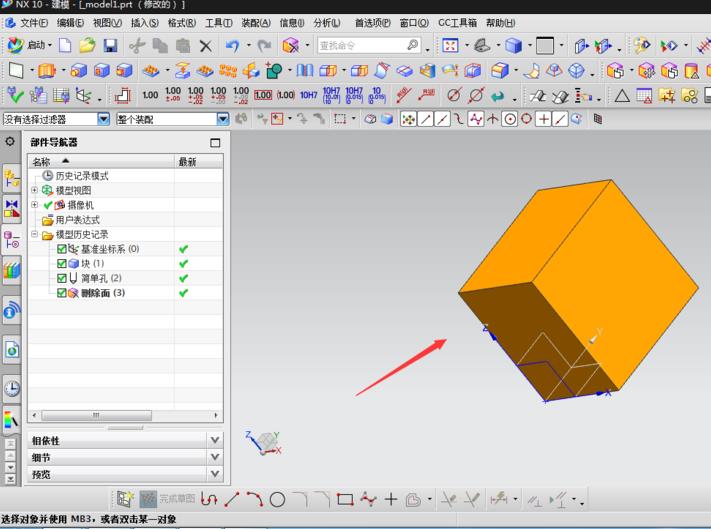

4、現在選擇插入/同步建模/刪除面，或者直接點出圖標中的刪除面命令，在類型中選擇孔，如圖所示，選取要填充的孔的面。預覽特征，點出確定，效果如圖。

注意事項：

注意在刪除面類型中要選擇為孔類型。
